Диагностика работоспособности электромагнитного реле с помощью мультиметра

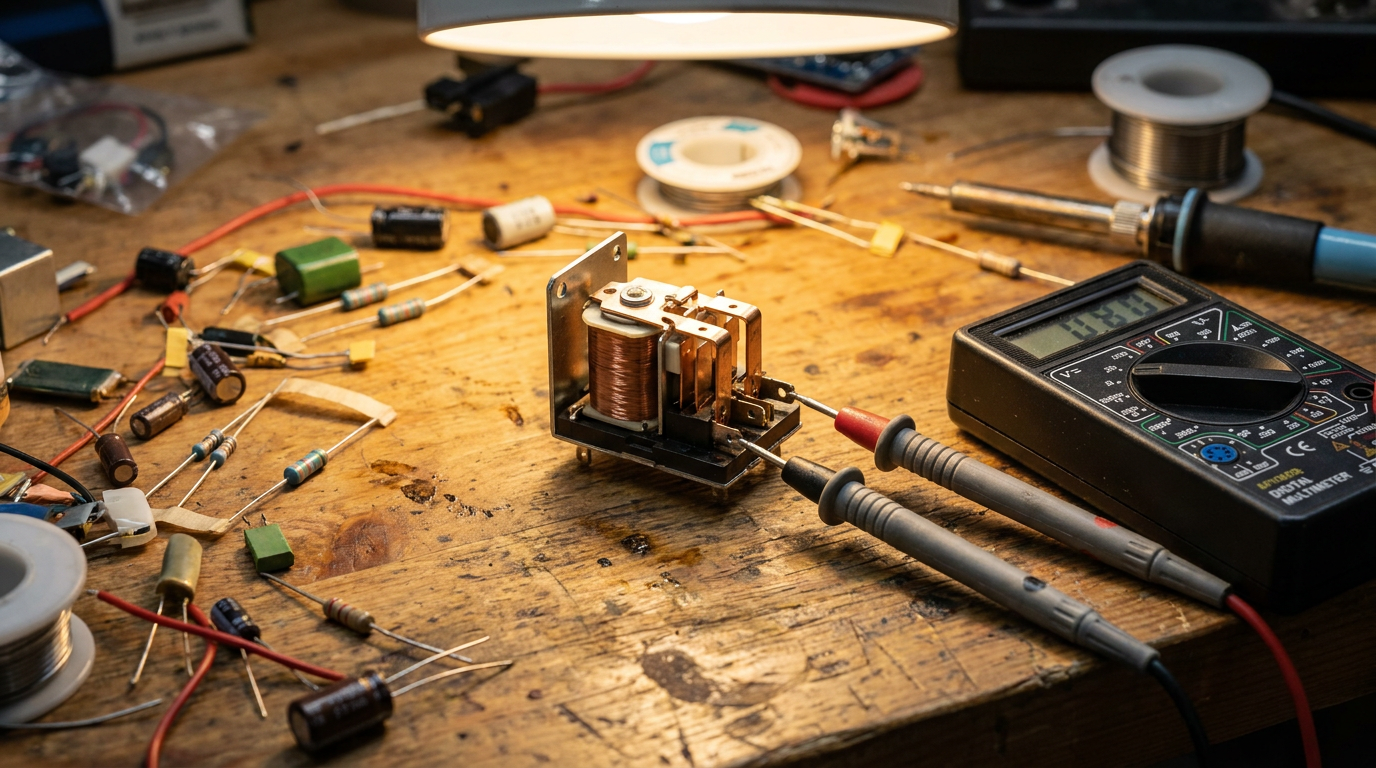

Электромагнитное реле — это невидимый страж любой автоматизированной системы, будь то блок управления автомобилем, станок с ЧПУ или бытовой электроприбор. Его задача проста: по сигналу низкого напряжения замкнуть или разомкнуть цепь с высокими токами. Однако именно из-за постоянной коммутации и воздействия внешней среды этот компонент часто становится первой точкой отказа. Когда оборудование внезапно перестает реагировать на команды, а предохранители остаются целыми, подозрение падает на переключающий элемент. Большинство поломок связаны либо с обрывом обмотки электромагнита, либо с деградацией контактной группы, которая со временем подгорает или сваривается. Понимание того, как проверить реле мультиметром, позволяет локализовать неисправность за считанные минуты, исключая слепую замену исправных узлов.
Методика диагностики требует системного подхода. Сначала необходимо определить сопротивление катушки, чтобы убедиться в целостности провода, а затем оценить состояние контактов на наличие проводимости в замкнутом состоянии и отсутствие утечек в разомкнутом. Ошибки при замерах нередко приводят к ложным выводам: например, можно принять нормальное сопротивление катушки за признак исправности, проигнорировав залипшие контакты, которые физически не способны разорвать цепь. Техническая грамотность в вопросе тестирования таких компонентов экономит время на поиске неисправностей и предотвращает дорогостоящий ремонт целых узлов управления. Владение базовыми навыками работы с измерительным прибором превращает процесс дефектовки из гадания в точную инженерную задачу, доступную каждому, кто умеет пользоваться режимом омметра и прозвонкой.
Принцип работы электромагнитного реле: что нужно знать перед диагностикой
Щелчок в блоке слышен, но потребитель не работает. Электрики знают: звук не гарантирует исправность силовой части. Часто якорь срабатывает, но окисленные контакты блокируют ток. Прежде чем менять проводку, поймите, как работает реле.
Электромагнитный узел состоит из катушки и пластины. Подача тока создает магнитное поле, притягивающее якорь. Механическое усилие замыкает цепь. Трещина в изоляции превращает узел в брак. Проверка обмотки реле требует понимания процессов, чтобы не ошибиться.
Важно: Характерный щелчок подтверждает срабатывание только механического привода, но не гарантирует прохождение тока через силовые контакты. Если при наличии звука потребитель не запускается, причина почти всегда кроется в подгоревших или окисленных площадках, а не в катушке управления.
Если вы намерены узнать, как проверить реле мультиметром, начните с распиновки. Производители наносят схему на корпус. Без этого прозвонка реле превращается в гадание щупами.
Конструктивные особенности и диагностика
Устройство определяет методику тестирования. Когда вы решили, как проверить реле мультиметром, используйте мультиметр в режиме омметра. Прозвонка реле покажет обрыв цепи, если прибор выдает бесконечность, а значение, близкое к нулю, указывает на замыкание.
- Нормально разомкнутые контакты: в покое разомкнуты, при питании — замыкаются.
- Нормально замкнутые контакты: в покое замкнуты, при срабатывании — размыкаются.

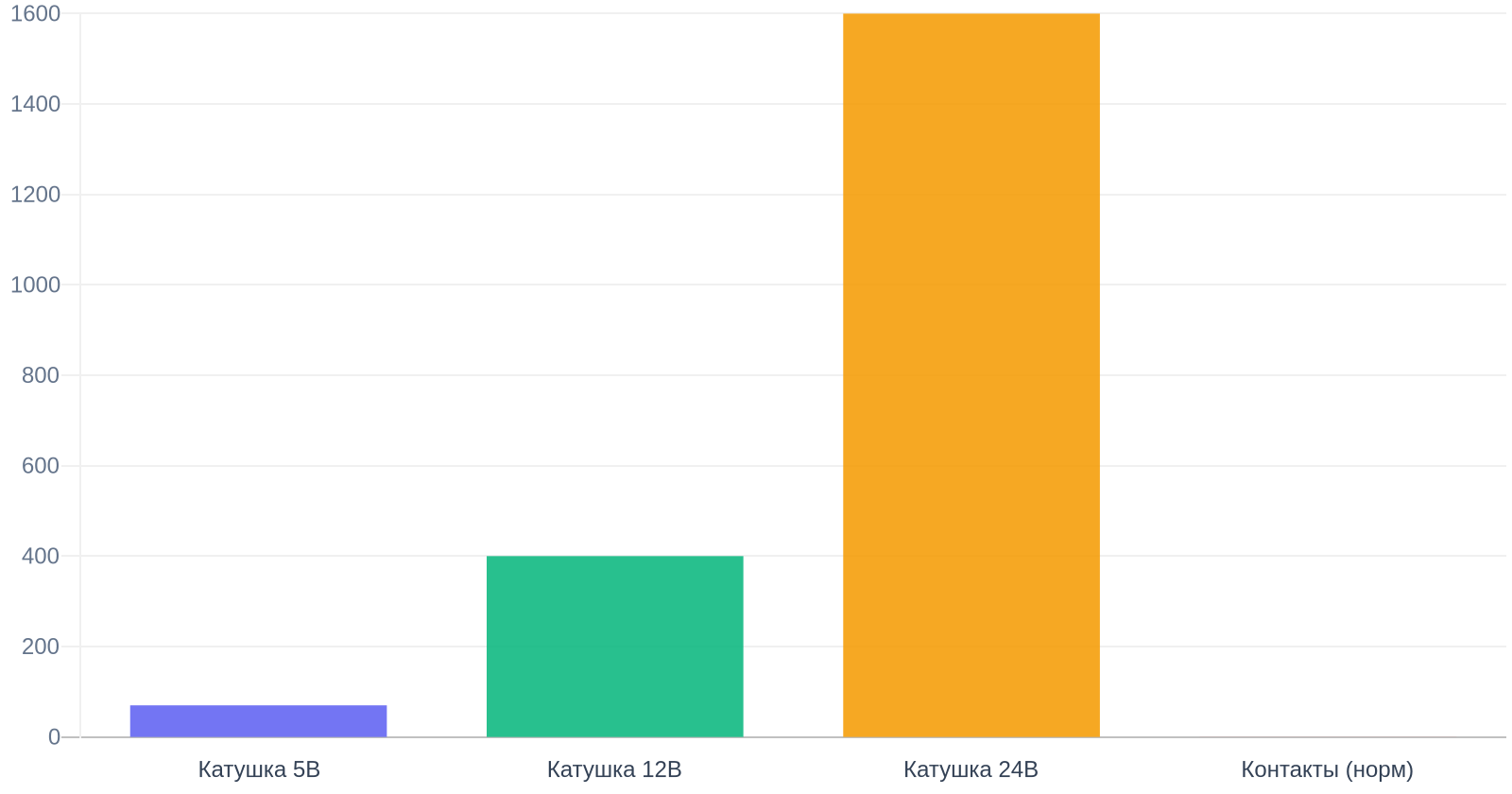

- Катушка управления: при замерах сопротивление должно соответствовать номиналу (обычно 50–500 Ом, согласно техническим каталогам).
При диагностике учитывайте контакты. Если вам нужно как проверить реле мультиметром, помните: подгар создает высокое сопротивление. Прозвонка реле покажет сигнал, но под нагрузкой узел будет греться. Неисправность реле встречается в 60% случаев, согласно инженерам.
Если задача — как проверить реле мультиметром, не забывайте о срабатывании. Подайте напряжение на катушку и слушайте щелчок. Замеряйте сопротивление контактов. Финальный этап, как проверить реле мультиметром — убедиться, что сопротивление после замыкания не превышает 0.5 Ом.
Подготовка мультиметра и техника безопасности при проверке
Прежде чем касаться щупами выводов, снимите напряжение с цепи. Игнорирование этого правила превращает измерительный прибор в источник короткого замыкания. Если вы планируете, как проверить реле мультиметром самостоятельно, первым делом убедитесь, что конденсаторы в схеме разряжены, а питание полностью отключено. Оставшийся заряд часто выводит из строя электронику, даже если сама деталь исправна.
Правильный способ, как проверить реле мультиметром, требует корректного выбора диапазона. Установите переключатель в режим омметра, выбрав минимальный предел измерения, обычно это 200 Ом. Такая настройка обеспечивает точность, с которой проводится проверка обмотки реле и выявляется межвитковое замыкание. Если прибор показывает бесконечность там, где должен быть контакт, значит, перед вами обрыв.
Важно: Часто забывают, что проверка в режиме «прозвонки» корректна только для полностью изолированных контактов. Если в схеме остаются параллельные цепи, мультиметр может показать ложное замыкание из-за сопротивления других компонентов.
Прозвонка реле требует уверенного контакта щупов с выводами. Плохой прижим даст ложные показания, заставив вас усомниться в исправности компонента. Чтобы диагностика электромагнитного реле прошла корректно, зачистите окислившиеся контакты или используйте острые иглы-насадки. Отсутствие стабильного соединения — главная причина ошибок при замерах.
Ключевые этапы подготовки к диагностике
Процесс требует внимательности к деталям, особенно при работе с силовыми компонентами. Соблюдение последовательности действий исключает неисправность реле, вызванную случайными ошибками в измерениях.
- Проверка катушки реле начинается с визуального осмотра корпуса на предмет оплавлений.
- Выполняя алгоритм, как проверить реле мультиметром, исключите подачу сетевого напряжения на контакты во время замера сопротивления.
- Прозвонка реле проводится только на обесточенной плате, чтобы исключить влияние соседних элементов схемы.
- Мультиметр в режиме омметра должен быть откалиброван — замкните щупы между собой и вычтите полученное значение из результата замера.
Часто пользователи сталкиваются с тем, что контакты реле нормально замкнутые и разомкнутые ведут себя непредсказуемо. Если при подаче питания на катушку нет характерного щелчка, проблема кроется в залипании якоря. Как проверить реле мультиметром в такой ситуации? Переключите устройство в режим диодной прозвонки и проверьте, меняется ли состояние цепи при принудительном возбуждении катушки.
Помните, что проверка реле мультиметром — это не только цифры на дисплее, но и понимание механики процесса. Если прибор показывает сопротивление катушки, но контакты не замыкаются, значит, магнитная система не справляется с механической нагрузкой. Прозвонка реле всегда включает проверку коммутируемой цепи под нагрузкой, так как холодный замер не всегда выявляет подгоревшие площадки. Как проверить реле мультиметром максимально эффективно? Всегда сопоставляйте данные замеров с паспортными характеристиками конкретной детали, ведь допуски могут сильно отличаться.
| Этап | Параметр | Рекомендация |
|---|---|---|
| Безопасность | Напряжение | Полностью отключить |
| Безопасность | Конденсаторы | Обязательно разрядить |
| Настройка | Режим | Омметр |
| Настройка | Диапазон | 200 Ом (минимум) |
Как проверить обмотку катушки реле на обрыв
Начинаем с того, что обмотка катушки — это тончайший медный провод, намотанный на каркас. Даже микроскопический разрыв превращает устройство в бесполезный кусок пластика. Когда вы решаете, как проверить реле мультиметром, первым делом сосредоточьтесь именно на этой детали. Если катушка не «звонится», дальнейшая проверка обмотки реле теряет практический смысл.
Переведите прибор в режим омметра, выбрав предел 200 или 2000 Ом. Прижмите щупы к выводам. Полярность значения не имеет, ведь перед нами обычная индуктивность. Если мультиметр показывает «1» или «OL», значит, произошел обрыв. В такой ситуации ремонт невозможен, только замена компонента.
Изучая, как проверить реле мультиметром, помните: катушка может выглядеть целой. Внутренний обрыв случается из-за микротрещин в пайке или перегрева. При исправной катушке тестер отобразит активное сопротивление. Сравните его с даташитом: отклонение более чем на 15% часто указывает на межвитковое замыкание.
Алгоритм выявления неисправности катушки
Процедура требует внимательности к расположению выводов. Новички часто путают контакты питания с силовыми группами, что приводит к ложным результатам.
- Идентифицируйте выводы питания по схеме на корпусе.
- Установите мультиметр в режим омметра.
- Прижмите щупы к контактам и зафиксируйте число.
- Сравните результат с номиналом производителя.
- Бесконечность на экране означает разрыв цепи.
Часто мастера спрашивают, как прозвонить реле, если оно визуально исправно. Иногда прозвонка реле требует учета защитных диодов. Если параллельно обмотке установлен диод, прибор покажет разные значения при смене полярности щупов. В этом случае как проверить реле мультиметром — становится вопросом понимания схемы: измеряете вы катушку или полупроводник.
Правильная диагностика электромагнитного реле исключает гадания. Если сопротивление в норме, но щелчка нет, проблема кроется в механике. Как проверить реле мультиметром далее? Переходите к прозвонке нормально замкнутых и разомкнутых цепей.
Диагностика состояния контактов: проверка проводимости и переключения
После подтверждения, что сопротивление обмотки реле в норме, внимание переключается на контактную группу. Часто мультиметр показывает исправную катушку, но нагрузка не включается из-за подгоревших контактов. Механический износ создает диэлектрическую пленку, блокирующую ток. Именно здесь прозвонка реле становится решающим этапом.
Перед началом работы обесточьте схему. Как проверить реле мультиметром на предмет коммутации? Переведите мультиметр в режим омметра. Нормально замкнутые контакты в обесточенном состоянии имеют сопротивление около нуля. Если прибор показывает бесконечность, значит, контактная группа разрушена или покрыта нагаром.
Методика тестирования переключения
Для диагностики электромагнитного реле подайте напряжение на катушку. Когда электромагнит срабатывает, NC-контакты размыкаются, а нормально разомкнутые замыкаются. Прозвонка реле в этот момент — главный этап. Как проверить реле мультиметром? Подключите щупы к NO-контактам и подайте питание. Щелчок якоря сопровождается появлением проводимости на дисплее.
Признаки критического износа
Существуют симптомы, указывающие на неисправность реле:
- Нестабильное сопротивление: скачущие значения от 10 до 500 Ом вместо стабильных 0-2 Ом. Такие показатели — признак коррозии площадок.
- Отсутствие щелчка: свидетельствует о подклинивании.
- Нагрев корпуса: указывает на большое переходное сопротивление.
Регулярная прозвонка реле выявляет дефектные компоненты. Иногда проверка обмотки реле успешна, но контактная группа требует замены. Помните, что как проверить реле мультиметром — лишь часть процесса, ведь визуальный осмотр дает массу информации. Если контакты черные, проверка работоспособности реле не гарантирует долгой службы.
При поиске метода, как проверить реле мультиметром, учитывайте номиналы напряжения. Заниженное питание не обеспечит притяжения якоря, вызывая искрение. Когда вы знаете, как проверить реле мультиметром правильно, диагностика занимает минуты, предотвращая аварии.
Распространенные неисправности реле и способы их устранения
Даже если катушка исправна, устройство часто отказывает из-за физического износа контактной группы. Окисление, нагар или механическое залипание сводят на нет все усилия по настройке схемы. В таких случаях мультиметр в режиме омметра показывает нестабильные значения или бесконечное сопротивление при попытке замыкания цепи. Практика показывает, что большинство проблем возникает именно в силовой части, где протекают значительные токи, вызывающие эрозию металла.
Основные симптомы деградации контактов
Визуальный осмотр часто обманчив, поэтому только инструментальная диагностика, если вы знаете, как проверить реле мультиметром, позволяет точно определить состояние узла. Электрическая дуга, возникающая при размыкании под нагрузкой, постепенно разрушает поверхность меди или серебряного сплава. Когда вы задаетесь вопросом, как проверить реле мультиметром, учитывайте, что даже мизерное переходное сопротивление свыше 0,5 Ом является признаком критического износа. Зная, как проверить реле мультиметром, вы сможете легко отличить нагар от сваривания.
- Карбонизация поверхности: слой нагара блокирует прохождение тока, даже если якорь притянут.
- Сваривание контактов: постоянный ток большой силы «приваривает» пластины, делая размыкание невозможным.
- Усталость возвратной пружины: металл теряет упругость, из-за чего контакты не возвращаются в исходное положение.
Методы диагностики неисправных узлов
Опытные электрики знают, что качественная прозвонка реле требует понимания физики процесса. Прибор должен регистрировать четкое переключение при подаче питания на катушку. Если напряжение на управляющих выводах есть, а коммутации нет, значит, внутри корпуса произошло механическое заклинивание. Любая неисправность реле такого типа требует замены компонента. Чтобы понять, как проверить реле мультиметром в такой ситуации, измерьте сопротивление обмотки реле и состояние контактов в обесточенном состоянии — оно должно стремиться к нулю.
При выполнении этой процедуры прозвонка реле помогает выявить «плавающие» дефекты, которые проявляются только под нагрузкой. Помните, что проверка обмотки реле — это лишь первый этап диагностики электромагнитного реле. Если катушка цела, а контакты не проводят ток, причина кроется в деформации подвижного рычага. Регулярная прозвонка реле в профилактических целях продлевает жизнь всей автоматики. Если после всех тестов прибор показывает «обрыв» при сработке, значит, как проверить реле мультиметром вы уже выяснили: деталь подлежит безусловной замене, так как ремонт герметичных корпусов нецелесообразен.
| Вид неисправности | Причина проблемы | Показания мультиметра |
|---|---|---|
| Окисление контактов | Физический износ | Нестабильные значения |
| Нагар | Эрозия от высоких токов | Нестабильные значения |
| Механическое залипание | Физический износ | Бесконечное сопротивление |
Часто задаваемые вопросы
Можно ли проверить реле, не выпаивая его?
Какое сопротивление должно быть у исправной катушки?
Что значит бесконечное сопротивление при замере катушки?
Как определить, что контакты реле «залипли»?
Нужно ли подавать питание для проверки контактов?
Диагностика реле мультиметром — это базовый навык, который позволяет быстро выявить неисправность электромеханического компонента без замены всего блока управления. Проверка сопротивления катушки и целостности контактной группы дает однозначный ответ о состоянии детали. Если при подаче напряжения на обмотку нет характерного щелчка или тестер показывает обрыв цепи, устройство подлежит замене.
Важно понимать, что исправное состояние контактов в статике не всегда гарантирует надежную работу под нагрузкой. Часто подгоревшие или окисленные пластины пропускают ток при замерах, но начинают искрить или перегреваться при прохождении рабочего напряжения. В сложных случаях даже «звонящееся» мультиметром реле может оказаться источником нестабильной работы всей системы.
