Как быстро соединить или удлинить витую пару — самые простые способы

Что может послужить причиной наращивания провода

Весомый повод, который вынуждает удлинить сетевой кабель — перенос персонального компьютера, ноутбука или телевизора (со Smart TV) в дальнюю комнату (по разным причинам). Если квартира имеет железобетонные стены и такие же перекрытия (а таких жилплощадей большинство) сеть Wi-Fi работает неудовлетворительно. В этом случае настоящим спасением является только проводное соединение. А для этого сначала нужно сделать кабель длиннее.

Другая причина — элементарный разрыв, что требует ремонта. В особенности это относится к ситуациям, когда витая пара не проложена скрытно (под гипсокартоном или в стене), а лежит на полу, ничем не защищена. Тогда повредить кабель дело времени и можно просто сильно придавить его ножкой стула.

Если в семье есть маленькие дети, то в игровом порыве они могут порвать провод. А животные и вовсе любят грызть все, что остается бесхозным — кабели, шнуры и прочее. Возможно, домашние питомцы находят в этом свои интересы.

Те владельцы компьютерной техники, которые отдают предпочтение экономному расходу, вместо покупки одного длинного «шнура» стараются пробрести несколько коротких отрезков, что по итогам оказывается дешевле. А дальше остается соединить их вместе. К примеру, из тех же трех двухметровых отрезков получается полноценный рабочий 6-метровый провод.

Как самостоятельно удлинить internet-кабельОбратите внимание! Даже когда просто переставляется роутер на новое место в любом случае нужно удлинить кабель, который идет с подъезда в квартиру.

Способы удлинения кабеля для интернета

Чтобы срастить провод не требуется привлечение сторонних специалистов, поскольку все можно легко выполнить самостоятельно. Особых знаний и навыков не потребуется, как и какого-то специального места или оборудования. Далее рассмотрены несколько способов, куда входят сугубо бытовые манипуляции. А какой лучше использовать, будет понятно из описания.

Простая скрутка

Те мастера, которые когда-либо в прошлом принимали участие в манипуляциях с электрическими проводами, прекрасно знают, как делается элементарная скрутка. Этим «грешат» многие старые электрики (в пределах разумного).

Суть — соединить между собой жилы одного назначения, путем их скручивания с последующей изоляцией. Такой способ широко распространен в разделении проводов по распределительным коробкам, чтобы подключать розетки и выключатели.

Чтобы сделать Ethernet кабель длиннее, с краев соединяемых отрезков нужно убрать часть ПВХ-изоляции, открыв для доступа жилы (собственно по ним и проходит сигнал). Эти жилы в свою очередь закрыты собственной изоляцией, причем для каждой из них предусмотрена оболочка определенного оттенка.

Пошаговый алгоритм, как соединить интернет кабели между собой:

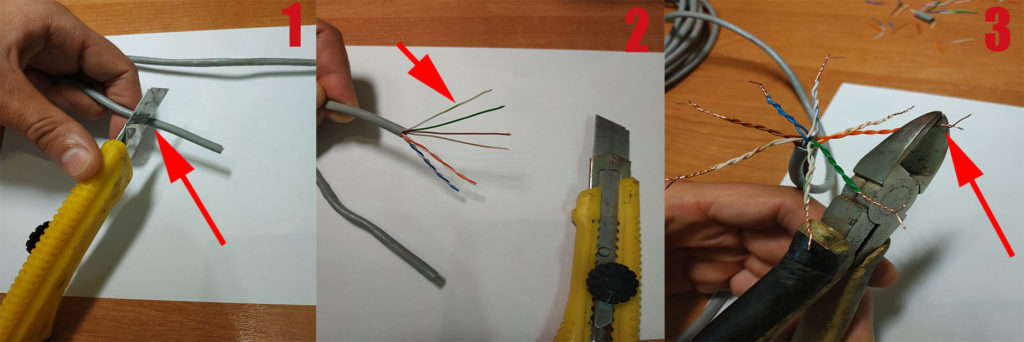

1. Для начала нужно удалить внешний защитный слой с обоих проводов примерно на 30-40 мм от каждого края.
2. Все проводки скручены попарно и их следует раскрутить и развести в стороны для дальнейшей манипуляции.
3. С каждого проводка срезается изоляция в пределах от 15 до 30 мм (больше не нужно) с целью оголить жилы.

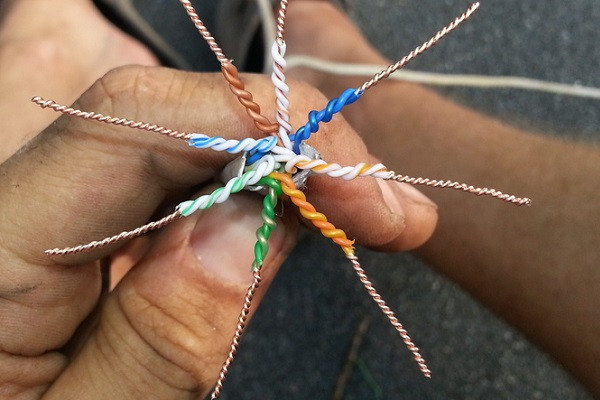

4. Скрутить между собой оголенные участки методом звездочка одного оттенка.
5. Нарезать припой на небольшие отрезки и обмотать ими каждую соединенную пару жил.
6. Нагреть огнем каждый из обмотанных концов припоем до его расплавления. Это позволит увеличить качество соединения.
7. Когда «пайка» остынет, на каждую пару скрученных жил надеть по куску термоизоляционной трубки и тоже нагреть их.
8. На завершающем этапе обмотать проводки изолентой в 2-3 слоя.
9. При таком способе потеря сигнала будет небольшой, но при условии, что все было сделано правильно.

Обратите внимание! Оборванный интернет-кабель проявляет себя в виде снижения скорости передачи пакетов, а в играх нередко растет пинг либо отклик.

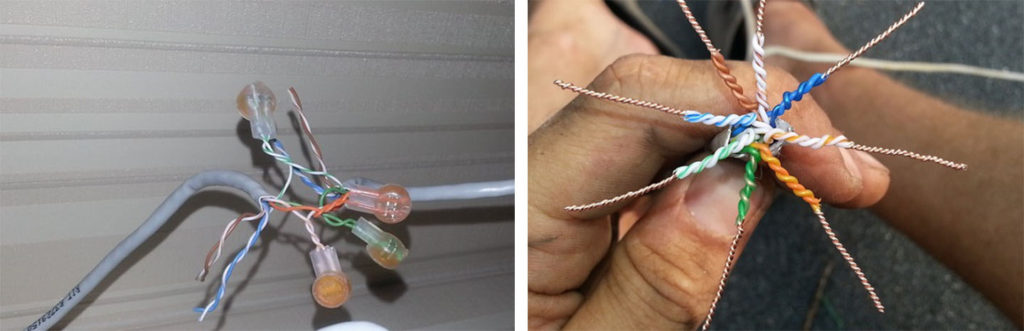

Простая скрутка проводков

Способ скрутки имеет ряд плюсов. Во-первых, нет необходимости использовать специальный инструмент. Во-вторых, особенных умений также не требуется. В-третьих, достигается высокая эффективность в удлинении провода или Ethernet удлинителя. Однако само соединение по методу скрутки нельзя считать эффективным, поскольку сигнал может затухать, хотя работоспособность провода сохраняется.

Поэтому такой способ подходит в качестве временной меры. Как только появится возможность приобрести цельную витую пару. Только так можно гарантировать безопасность и устойчивость сигнала.

Метод спайки

Метод скрутки работает, однако желательно все же спаять проводящие жилы. Причем использовать не огонь, а паяльник. Работать с ним несложно и здесь особых навыков также не требуется.

Для справки! Соединение путем термической обработки позволяет поднять качество соединения, чего может хватить на продолжительное время.

Инструкция при таком способе тоже простая:

• Первым делом с каждого конца обоих кабелей нужно снять кусок вешней изоляции. Хотя ее необязательно срезать, а лишь надрезать вдоль оболочки, а когда работа будет закончена, вернуть ее на место.
• Как при способе скруткой разобрать пары проводков и зачистить их от изоляции, оголив жилы на 1,5-3 см по краям. Использовать можно что угодно, но лучше взять стриппер во избежание повреждений токопроводящей части.
• Пары проводков одного цвета обоих кабелей скручиваются между собой. Все лишнее обрезается.
• Нагревать припой, после чего наносить его на скрученные жилы. Причем проследить, чтобы припой равномерно распределился по всей скрутке. В итоге получается практически цельное и неразрывное соединение.
• Изолировать кончики — сначала каждый по отдельности, затем все вместе замотать изолентой как можно плотнее. Возможно придется обмотать более чем в 3 слоя. Проследить, чтобы не осталось оголенных участков.

Теперь провод готов к дальнейшему использованию.

Важно! Крайне не рекомендуется выводить удлиненный Ethernet кабель наружу либо укладывать в помещении с высоким уровнем влажности.

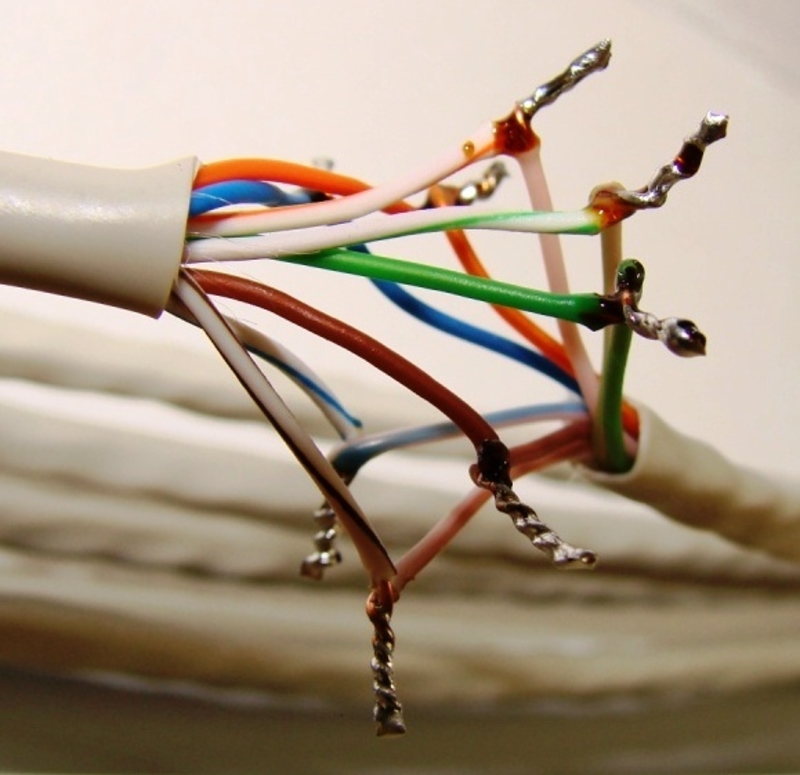

Соединение жил пайкой

Если же нужна прокладка сетевого шнура на улице, то необходимо использовать рукава ПВХ с целью максимальной герметизации «ремонтируемого» участка.

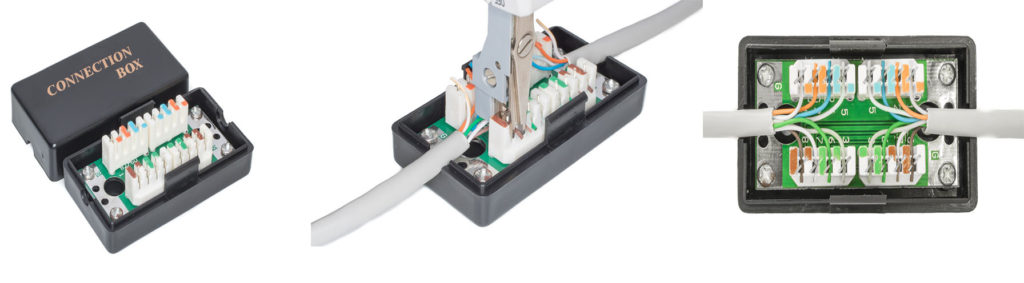

Использование сетевого джойнера

Еще одна простая методика, которая широко распространена среди большинства монтеров коммуникационных сетей и монтажников интернет-провайдеров. Суть такой методики заключается в следующем — на обоих концах проводов крепятся коннекторы RJ-45, которые в свою очередь подключаются к двустороннему специальному переходнику с 8-жильными LAN разъемами.

Такой адаптер некоторые зовут сплиттером (тройником), что неверно, поскольку у последнего один вход и два выхода.

Остается закупить необходимое количество таких переходников и коннекторов RJ-45, с помощью чего создается цепочка из отрезков проводов нужной длины. Главное после оголения проводов с обоих концов правильно обжать их. Обычно используется следующий стандарт (по цвету, начиная с левой стороны коннектора):

1. оранжевый с белым;
2. оранжевый;
3. белый с зеленым;
4. синий;
5. синий с белым;
6. зеленый;
7. белый с коричневым;
8. коричневый.

В отличие от метода скрутки, использование джойнера показывает себя с лучше стороны, поскольку позволяет сохранить скорость передачи данных. Только сами соединяемые кабели нужно обязательно обжать, в противном случае вставить в джойнер не получится. В отсутствии специальных щипцов, это можно сделать плоской отверткой.

Coupler

Обжимка интернет кабеля положительнее сказывается на его работоспособности. Однако далеко не у каждого пользователя имеется инструмент или соответствующие навыки. Тогда стоит обратить внимание на каплер. Это один из видов переходников, с которым работать намного проще, нежели крепить к проводам коннекторы RJ-45.

Дополнительная информация. Устройство выглядит как коробочка с крышкой и специальными резцами-разъемами.

По внешнем виду coupler больше всего напоминает обычную электрическую розетку. Только здесь больше контактов — 16 штук (по 8 с каждой стороны для 8-жильных проводов). В эти контакты вставляются оголенные жилы. При этом необходимо соблюсти соответствие по цвету.

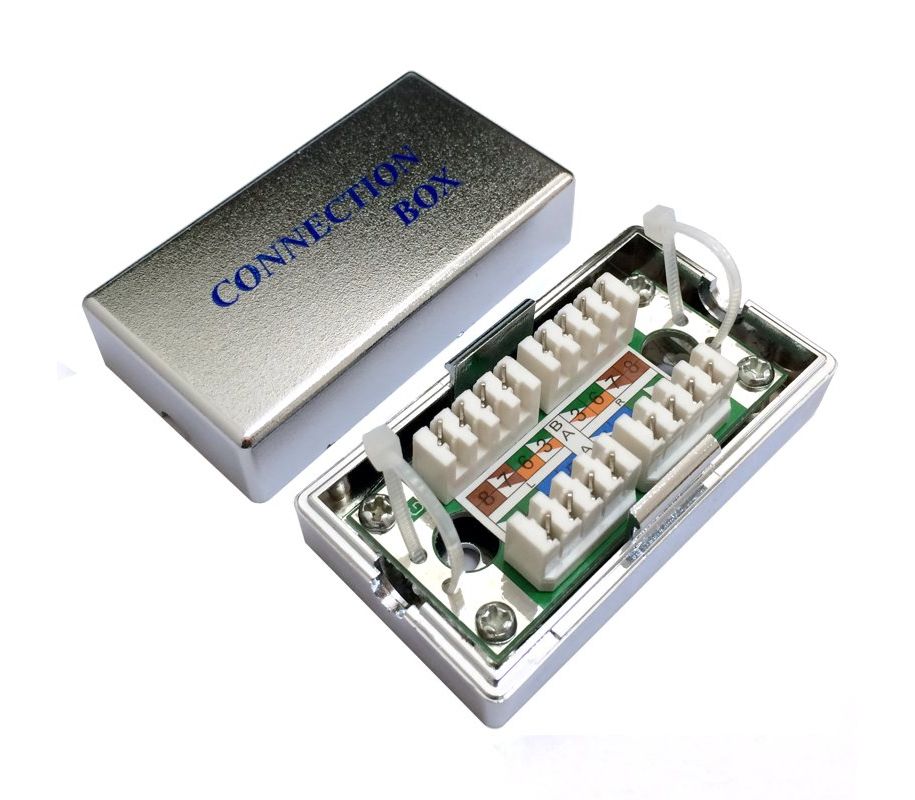

Coupler для витой пары

Такой способ находит все большее применение среди профессиональных монтажников различных инженерных сетей в силу того, что не требуется использования специального инструмента. Вдобавок удлиненный таким образом провод сохраняет высокую скорость передачи данных наравне с методом обжима кабелей, только все намного проще.

Каплеры обычно изготавливают в двух исполнениях корпуса:

• пылезащищенный — для использования внутри помещений;
• влагозащищенный — для эксплуатации в уличных условиях.

Поэтому такой способ удлинять провода может оказаться недешевым.

Розетка

Такой способ выручает, когда под рукой ничего нет, а связь нужна прямо здесь и сейчас. В этом случае выручает обычная сетевая розетка, которую можно использовать не по прямому ее назначению. Это эффективный способ увеличить LAN кабель для интернета на необходимую длину. Розетка стоит недорого, а для таких целей лучше взять вариант с двумя гнездами. Уж точно она обойдется дешевле, нежели устройство Coupler.

Коммутация выполняется зажимом жил кабеля внутри сетевой розетки. Жилы провода с одного конца заправляются в контакты (легче это сделать плоской отверткой), а к другой обжимается в коннекторе. В завершении операции удлиненный провод готов к дальнейшему использованию.

Скотч-лок (клеммы)

В отличие от всех рассмотренных выше способов удлинения витой пары, использование скотч-локов можно считать более эффективным вариантом. В силовой электрике предпочтение отдается преимущественно таким специальным клеммам. По сути, это одноразовые пластиковые соединители, внутри которых есть металлические контакты. Скотч-локи противостоят воздействию растворителей, а внутренняя их часть заполнена гелем для защиты от проникновения влаги.

Обратите внимание! При использовании скотч-локов желательно прятать провод после операции удлинения в кабель-каналах либо трубах.

Чтобы увеличить длину стандартного 8-жильного интернет-кабеля, понадобится 8 клемм. Из инструментов нужны только плоскогубцы.

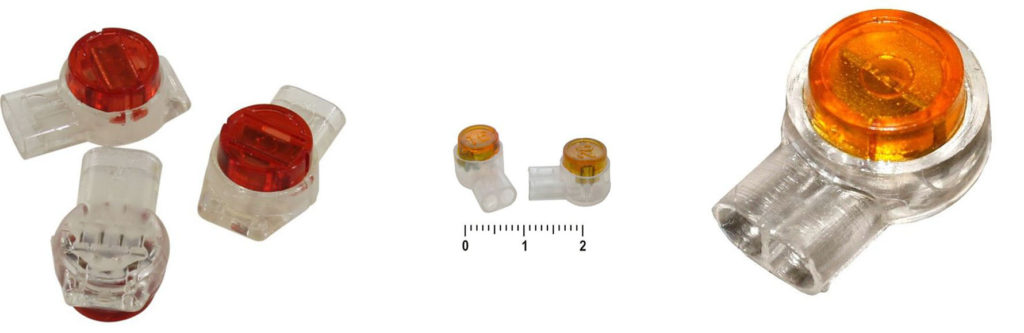

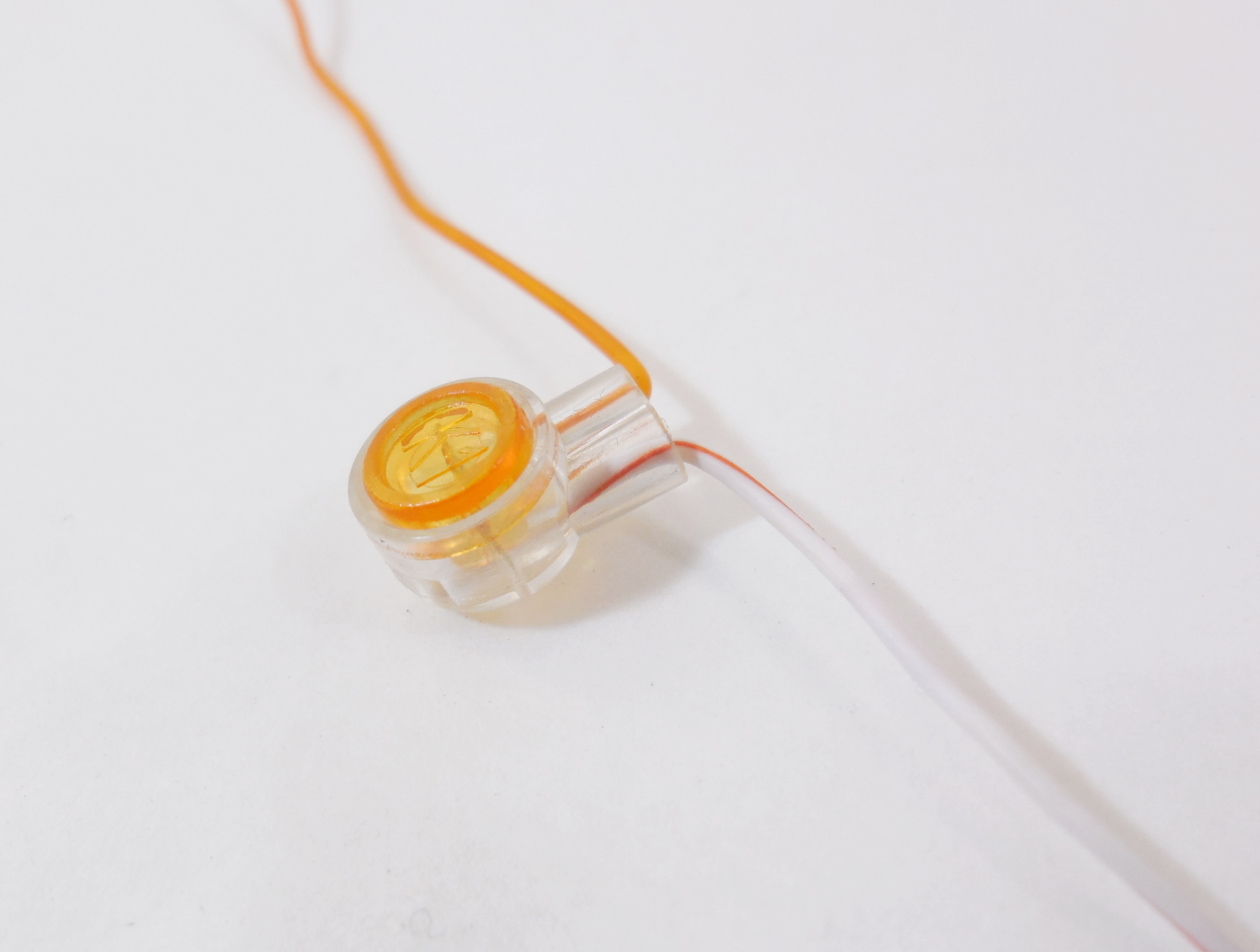

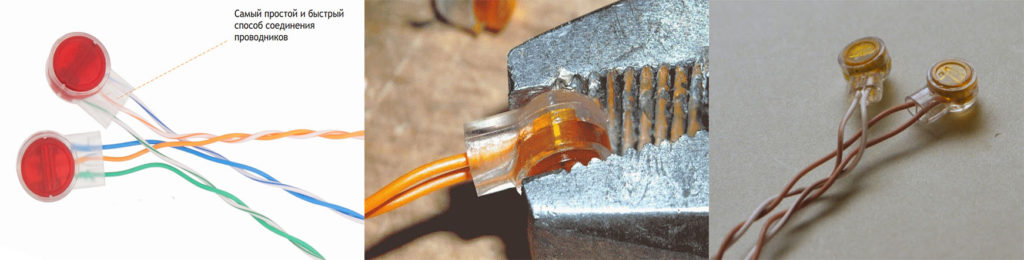

Скотч-лок для удлинения витой пары

Инструкция, как удлинить провод интернета при помощи клемм:

• С обоих концов провода снять небольшой отрезок внешней оболочки.
• Раскрутить парные внутренние проводки, выпрямить их пальцами либо при помощи специального инструмента. Оголять жилы не нужно.
• Скрутить между собой проводки двух кабелей согласно цвету.
• После скрутки пары вставить ее в скотч-лок, после чего плоскогубцами обжимаются клеммы.
• Аналогичным образом процедура повторяется с остальными проводками. Проследить, чтобы жилы прочно удерживались в клеммах после обжатия.

Готовый провод после операции удлинения своим видом напоминает гирлянду — клеммы «смотрят» в разные стороны, а потому спрятать для придания компактности не получится. Однако по поводу герметичности можно не переживать. Несмотря на не самый презентабельный вид сетевого шнура обеспечивается высокая надежность соединения. Работоспособность кабеля станет такой же, как при способе со скруткой, а то и лучше.

Как соединить любой интернет кабель (витую пару) между собой

В этой статье мы покажем вам, как соединить ваш интернет кабель, который порвался или же его просто необходимо удлинить. Понятное дело, что особых познаний, для того чтобы соединить провода, не нужно. Поэтому мы решили дать вам дельные советы и рекомендации, как лучше соединить сетевой кабель и показать какие есть способы соединения. А теперь, пожалуй, давайте перейдем к рассмотрению нескольких вариантов соединения, а вы уже сами определитесь, какой вам наиболее подходит.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

• U — экран отсутствует;
• F — применяется фольга;
• S — металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Что понадобится для обжимки

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

• Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка.

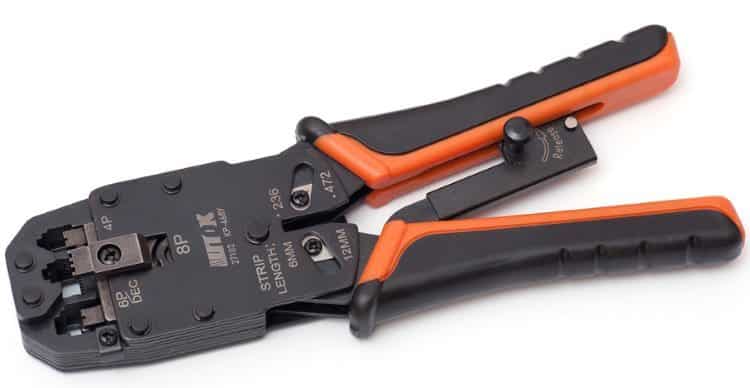

  Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
3. Эргономичность, инструмент должен быть удобен.

• Стриппер – универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен.

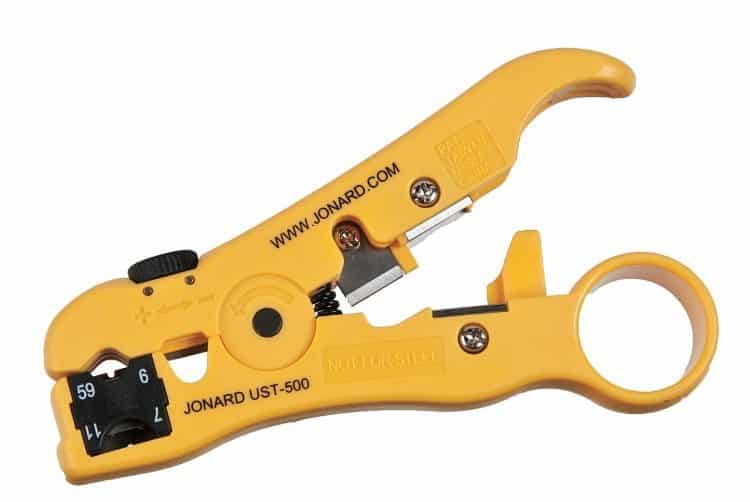

  Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов. Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного).

• Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д.

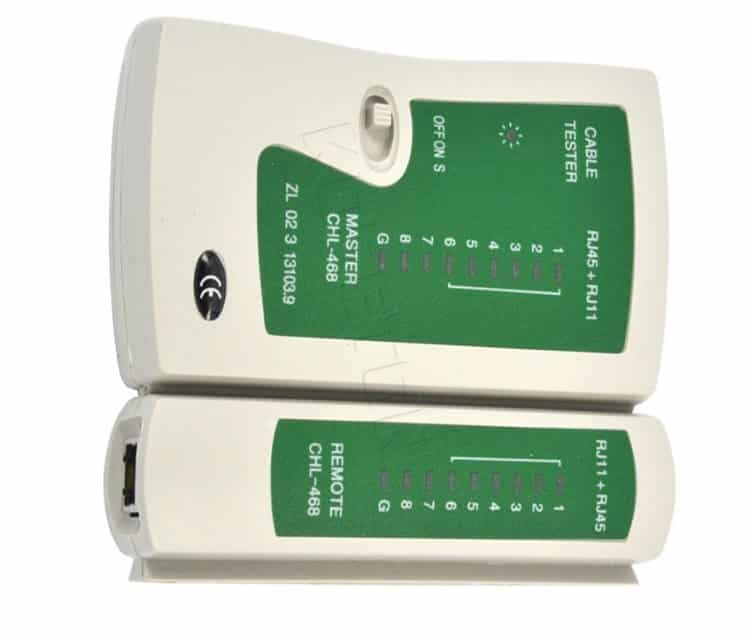

  Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Способ No 1: Скручиваем провода руками

Для этого способа вам понадобится изолента, нож и руки, с правильного места. Практически в любом доме эти предметы всегда есть в наличии.

• Первое с чего нужно начать это взять оба конца и снять с них защитную внешнюю оплетку.
• Теперь раскрутите все жилы по отдельности и уберите изоляцию с каждой.
• Скрутите все жилы строго по цвету. При этом действии скручивать, необходимо начиная с изоляции, как на фото.

• Желательно обрезать острые кончики скрученных жил, но необязательно.

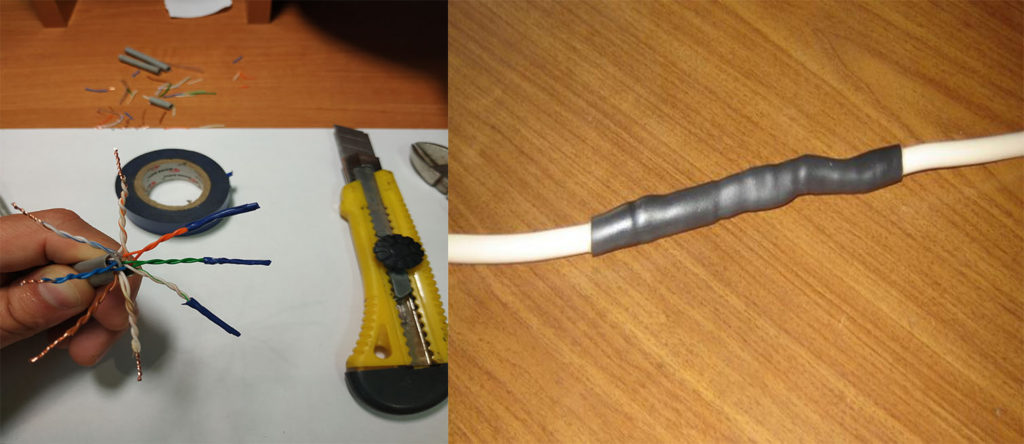

• Изолируем каждый цвет скрутки по отдельности, а в конце все вместе.

Возможно это будет вам интересно узнать: Как установить родительский контроль на телефон и Windows 10, 7.

Если вы сделаете такую скрутку у себя в доме и спрячете её от любопытного домашнего кота, она прослужит вам не один год. И вам не придется срочно бежать в магазин за новым проводом.

А вот если такая скрутка будет находиться на улице, тогда в ближайшие месяцы все-таки желательно кабель заменить. Так как в месте скручивания витой пары, под воздействиями природных факторов (дождь, снег, ветер, солнце) будут окисляться ваше соединение. Из-за этого вы будете наблюдать частые перебои в работе интернета, заниженную скорость и потерю пингов. Ну, или же, если хотите сэкономить, тогда вам придется каждые полгода делать новую скрутку на месте старой. Так что решение за вами.

Первый способ, как соединить свой интернет кабель между собой практически без затрат, мы показали.

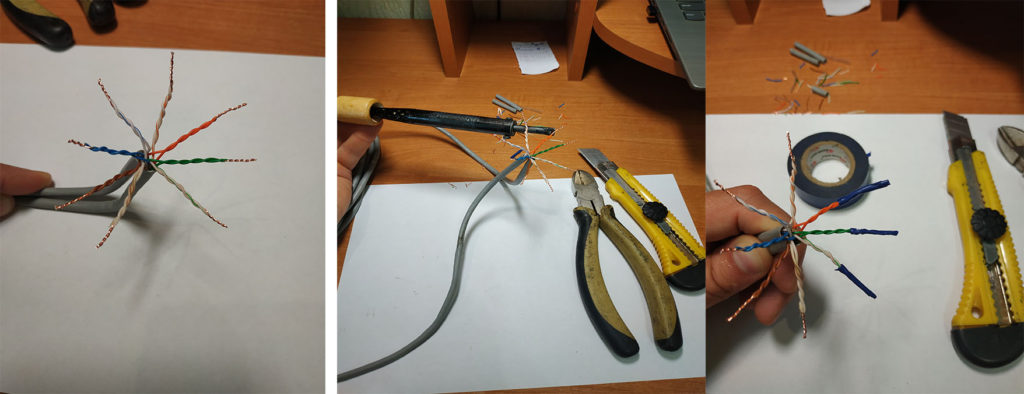

Способ No 2: Делаем скрутку с пропайкой

Этот вариант будет, конечно же, понадежнее, чем первый. Выполняется он следующим образом.

• Проделываем все тоже самое, что и в первом варианте до того момента когда необходимо каждый цвет кручиной жилы изолировать изолентой.
• Скрутивши все жилы по цвету, берем паяльник и начинаем пропаивать. Сложного в этом ничего нет, с этим справиться даже человек который первый раз берет паяльник в руки.
• После припайки изолируем изолентой каждую скрутку по отдельности, а потом все вместе.

Такая скрутка прослужит гораздо дольше, поэтому если есть паяльник, рекомендуем ним воспользоваться. На это все, теперь вы знаете, как можно соединить витую пару между собой при помощи паяльника.

Способ No 3: Используем скотч-лок для соединения витой пары

Скотч-лок – маленький соединитель, изготовленный из прочного пластика который не боится воздействий окружающей среды. Он наполненный специальным гидрофобным гелем, благодаря которому внутри соединителя не будет возникать окисления.

Этот соединитель, весьма удобная вещь, единственный минус — его сложно найти в продаже. По цене они стартуют от трех рублей и выше.

• Снимаете основную оплетку с кабеля и по цветам не снимая изоляции засовываете две жилы в скотч-лок.
• Берете плоскогубцы и сжимаете. По возможности, прозвоните тестером созданное соединение.

Способ No 4: Воспользуемся переходником или сращивателем

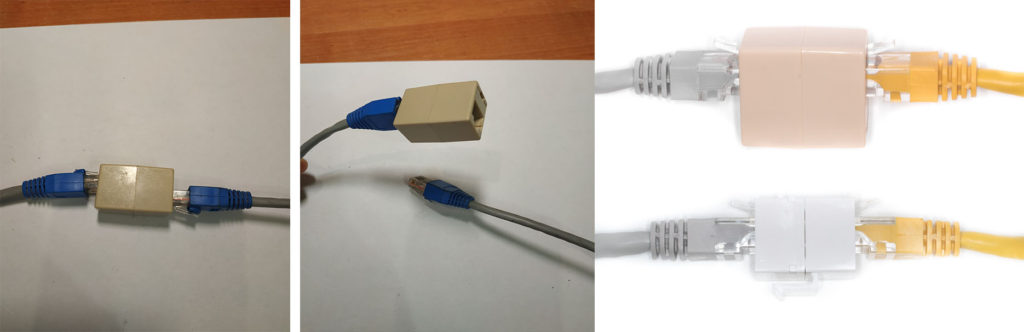

Если вам нужно соединить два кабеля которые обжатые, тогда идеальный вариант купить специальный переходник, смотрите на картинке ниже.

При обрыве или удлинении провода, поможет сращиватель витой пары. Необходимо просто вставить с двух сторон по цветам сетевой кабель и тонкой отверткой все жилки вдавить до упора. Пример приведен ниже.

Последовательность обжима 8 жильной витой пары + схема

Существует два стандарта обжима 8-ми жильной витой пары: Т568А и Т568В. Ниже представлена принятая распиновка для этих стандартов.

Стандарты: А)Т568А В)Т568В

Теперь перейдем к процессу обжимки кабеля UTP. Алгоритм последовательности действий следующий:

1. Необходимо подготовить конец кабеля для обжима. Для отформовки необходимо снять слой внешней изоляции, примерно 25,0-30,0 мм. Сделать это можно при помощи стриппера или универсальным кримпером. Кабель укладывается в соответствующую площадку, оборудованную ножом, и после сжатия рукояток осуществляется круговое движение инструментом для обрезки внешней изоляции.

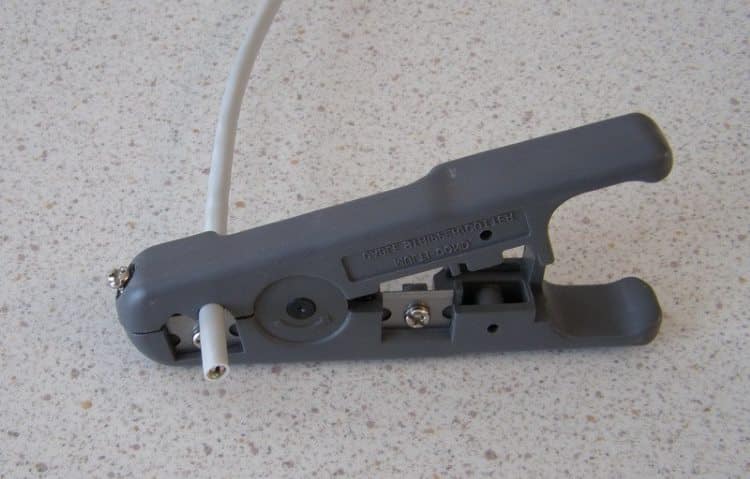

   Снятие изоляции при помощи стриппера
2. Расправляем провода, в соответствии с выбранной схемой, и отрезаем лишнее.

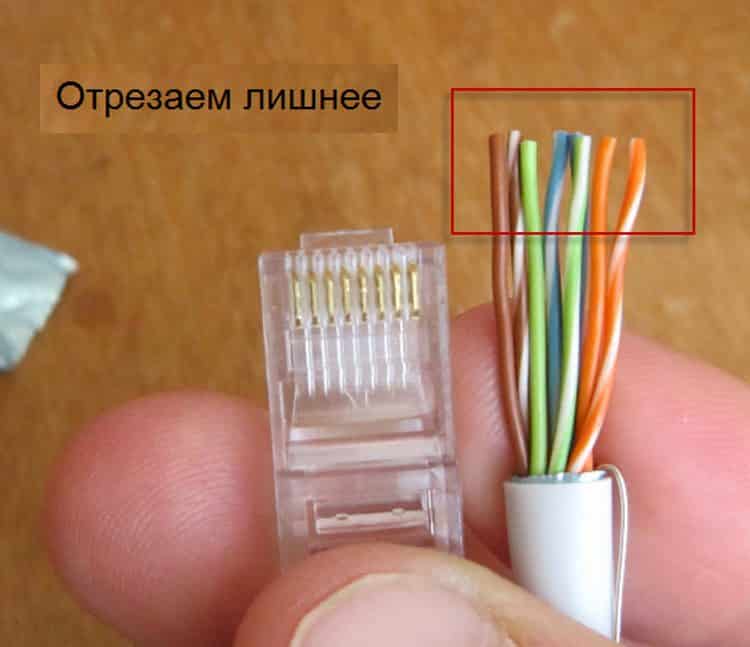

   Производите обрезку
3. Вставляем провода в коннектор. Каждый из проводков должен доходить до конца канала. При этом фиксирующий «язык» должен прижимать кабель в изоляции. Правильный и неправильный обжима показан ниже.

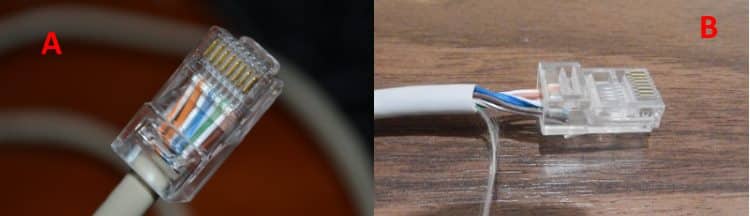

   Рис. 8. А – правильный обжим, В – неправильный
4. Коннектор со вставленными проводами устанавливаем в соответствующее гнедо кримпера и сжимаем рукояти инструмента до характерного треска.

   Обжатие коннектора кримпером

Обжим отверткой

Кратко расскажем об этом способе, хотя использовать его мы не рекомендуем, но, если нет инструмента, то такой вариант может быть единственной альтернативой. Если взять за основу выше описанную инструкцию, то она будет изменена только в четвертом пункте. Плоской отверткой мы прижимаем ножи в коннекторе (8 штук).

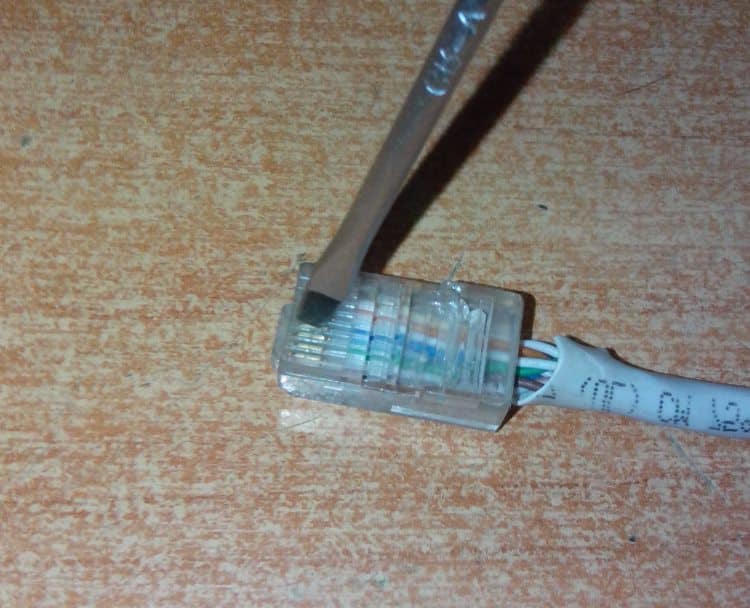

Отвертка в качестве обжимного инструмента

После чего зажимаем пластиковый язык, фиксирующий кабель. Рекомендуем приготовить для этого процесса несколько коннекторов, как показывает практика, не имея опыта сломать разъем в процессе «варварского» обжатия элементарно.

Витая пара на 4 жилы: правила обжима + схема

Витая пара из 8-ми жил используется для гигабитной сети, если планируется ЛВС на 100 мбит, то будет достаточно 4-е жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». Ниже продемонстрированы три возможных варианта распиновки 4-х жильной витой пары.

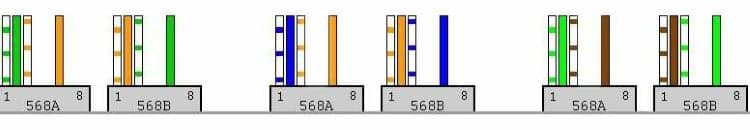

Варианты распиновки двухпарного кабеля

Обжим и разделка производится по тому же принципу, что и для 4-х парного кабеля.

Прямой и перекрестный обжим

Теперь перейдем к вариантам обжима. Они бывают двух видов:

1. Прямой, то есть, оба конца витой пары обжимаются по одному стандарту.
2. Перекрестный, в данном случае один из концов обжимается по стандарту Т568А, второй – Т568В.

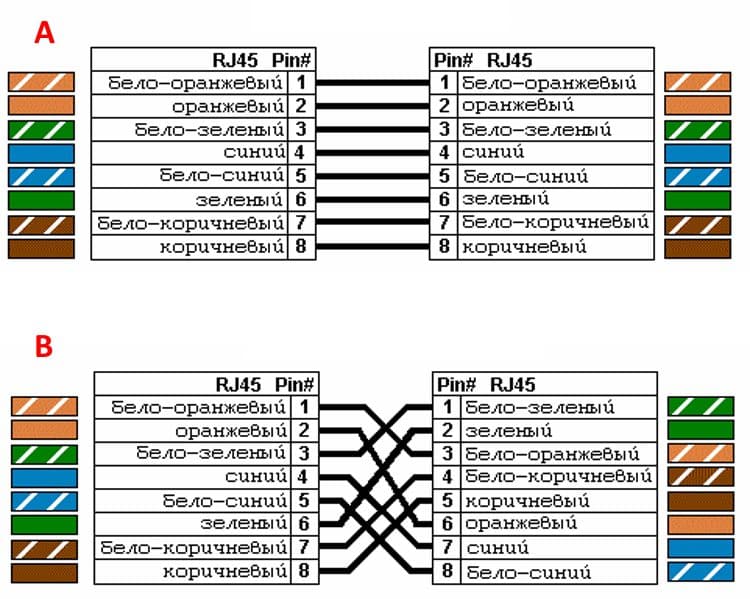

Рисунок 12. Прямое (А) и перекрестное (В) подключение

Такая специфика связана со схемой подключения. Собственно существует три варианта:

1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Давайте кратко рассмотрим перечисленные схемы подключения.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

• Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до

  – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
• Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до

  – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до

  – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до

  — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

• Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
• Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Как проверить работоспособность кабеля после удлинения/ремонта

1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, ваш ПК соединен с всемирной паутиной. Значит процесс удлинения/ремонта прошел успешно.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

• Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
• В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.

• После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Вывод

Как видите, существует множество вариантов, как удлинить интернет кабель или как соединить два интернет кабеля. В зависимости от ваших навыков, инструментов под рукой и предпочтений, можете выбрать любой. Каждый обладает своими плюсами и минусами, так что самого универсального и «правильного» метода нет.
